電動調節閥
當前位置：首頁-產品中心-電動調節閥電動套筒調節閥

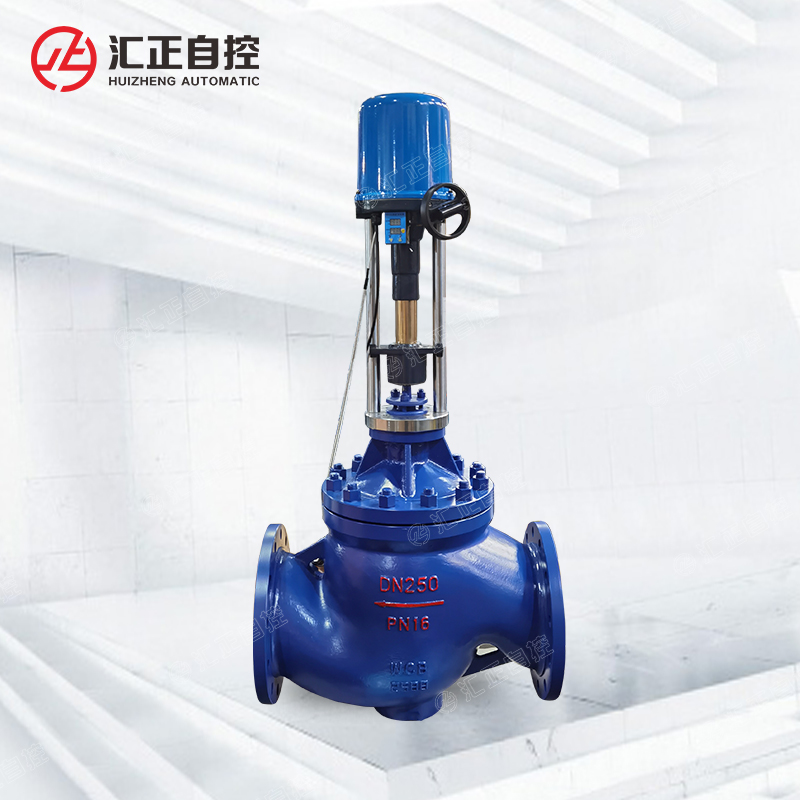

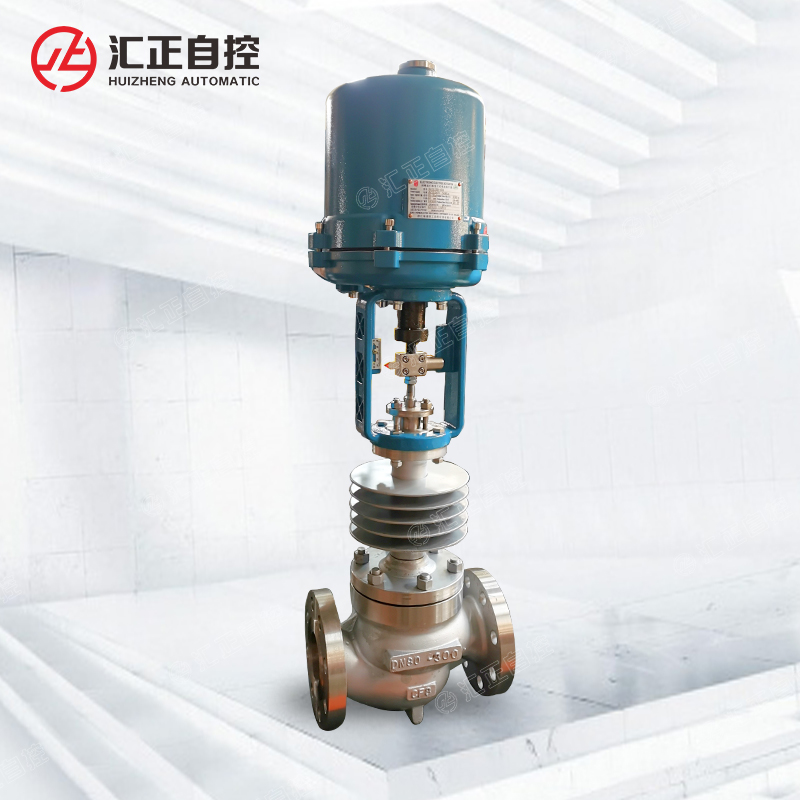

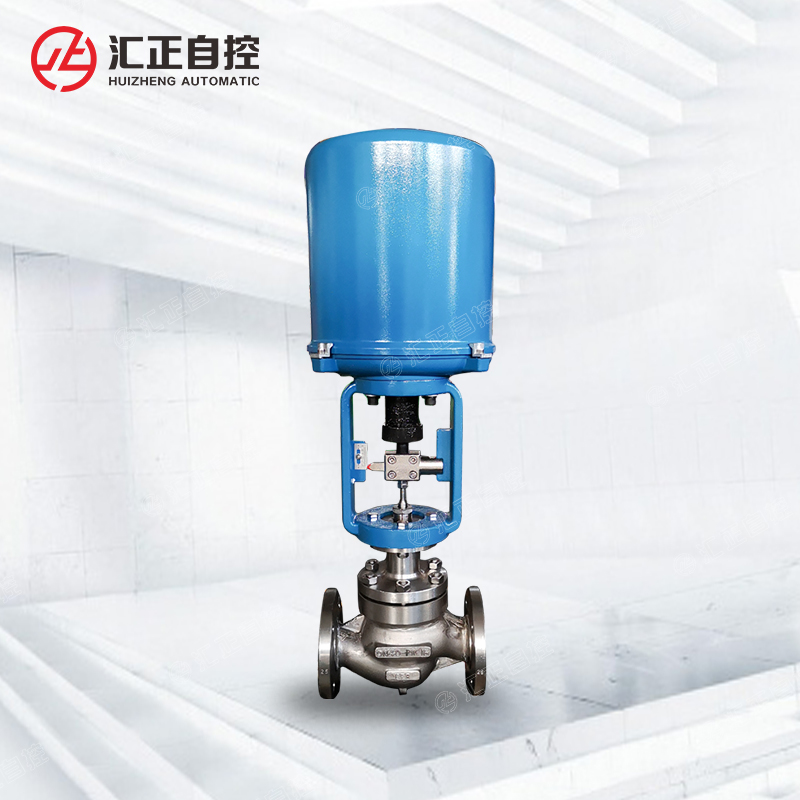

ZDLM電子式電動套筒調節閥由3810L型（或PSL系列）直行程電子式電動執行機構和精小型套筒閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
一、ZDLM電動套筒調節閥概述
ZDLM電動套筒調節閥由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。（也可配其它品牌直行程執行機構）。
電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制調節閥開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特ZDLM點。控制精度和性能比DKZ型有明顯提高。
電動套筒調節閥的閥芯為流體壓力平衡型閥芯。而電動單座調節閥的閥芯為流體壓力不平衡型閥芯，所以電動套筒調節閥更能適應壓差較大的場合。在有些場合可以代替電動單座調節閥
二、ZDLM電動套筒調節閥應用
ZDLM套筒調節閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型電子式電動套筒調節閥適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型電子式電動套筒調節閥適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。電子式電動套筒調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
三、ZDLM電動套筒調節閥技術參數
1、主要技術參數
公稱通徑DN（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |
額定流量系數Kv | 全量 | 15 | 35 | 50 | 125 | 190 | 400 | 630 |
0.6 | 9 | 20 | 30 | 75 | 115 | 240 | 350 | |
流量特性 | 直線、等百分比 | |||||||
1.6，4.0，6.4 | ||||||||
連接型式 | 法蘭連接：PN1.6按JB79-59標準 | |||||||
配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | |||||
出抽推力（N） | 4000 | 6400 | 6400 | |||||
行程L（mm） | 16 | 25 | 40 | 60 | ||||
全行程時間（S） | 12.5 | 20 | 32 | 40 | ||||
作用方式 | 電開式（K）常用；電關式（B） | |||||||
輸入信號 | 0~10mA 4~20mA DC | |||||||
供電電源 | 220V；50~60Hz | |||||||
固有可調比R | 30：1 | |||||||
2、主要技術性能指標
項目 | 技術性能指標 |
基本誤差% | ≤±5 |
回差% | ≤3 |
死區% | ≤5 |
泄漏量 | 0.01%×閥額定容量 |
額定流量系數誤差% | ≤±10 |
3、電動套筒調節閥材料和適用溫度范圍
閥體材料 | 材料牌號 | 公稱壓力（MPa） | 適用溫度范圍（℃） | |
常溫型 | 熱片型 | |||
鑄鋼 | ZG230~450 | 4.0，6.4 | -40~250 | -40~450 |
鑄不銹鋼 | ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti | 4.0，6.4 | -40~250 | -60~450 |
4、允許壓差
標準組配的電動套筒調節閥允許壓差較大，但考慮到介質流體對閥塞、套筒的沖蝕和高壓差引起的噪聲、振動，因此當閥的壓差超過3MPa時：則應采取相應的工藝措施。
四、ZDLM電動套筒調節閥外形尺寸 mm
五、ZDLM電動套筒調節閥外形尺寸
六、ZDLM電動套筒調節閥訂貨須知 ①套筒調節閥名稱與參數②套筒調節閥口徑的選擇③套筒調節閥流量特性選擇④套筒調節閥調節速度選擇⑤套筒調節閥作用方式選擇⑥套筒調節閥泄漏量應滿足工藝要求⑦套筒調節閥壓差（包括正常工作壓差，閥關閉時壓差） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
